Kran- und Stapleranbaugerät mit integrierter Hydraulikfunktion für die horizontale und vertikale Verlegung von Wandelementen, sowie zur Verlegung von kurzen Dachelementen

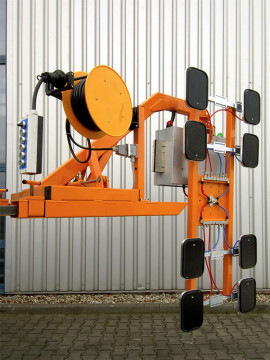

Der OKTOPUS ® PANEL-Jack GL-E ist vakuumbasiertes Lastaufnahmemittel mit integrierter Hydraulikfunktion zur horizontalen und vertikalen Montage von Wandelementen im Industrie- und Kühlraumbau sowie zur Verlegung von kurzen Dachelementen.
Durch die Verwendung der bewährten Wirth Rechteck- und Doppelkammersauger ist mit dem OKTOPUS ® PANEL-Jack GL-E der Transport und die Montage nahezu aller handelsüblichen Sandwichelemente und vieler Trapezblechprofile möglich.
HebezeugKran (z. B. Autokran, Turmdrehkran)
Zu handhabendes Material
Gabelstapler (in Verbindung mit Gabelstapleradapter)Sandwichpaneele
- 230 - 400
- max. 400
- Sauger / Tragfähigkeit:
- 4 Doppelkammersauger (990 x 160 mm) bis 400 kg
- 8 Rechtecksauger (550 x 110 mm) bis 260 kg
- 12 Rechtsauger (550 mm x 110 mm) bis 400 kg
- 4 Doppelkammersauger (990 x 160 mm) bis 400 kg
- Eigengewicht:
- Standardgerät ca. 230 kg
- mit Stapleradapter ca. 400 kg
- Standardgerät ca. 230 kg
- Saugertyp und Größe:
- max. 4 Doppelkammersauger (990 x 160 mm)
- max. 12 Rechtecksauger (550 x 110 mm)
- max. 4 Doppelkammersauger (990 x 160 mm)
- Bedienung: Funkfernsteuerung
- Vakuumerzeugung: elektrische Vakuumpumpe
- Vakuumsystem: 2-Kreis für Baustellenanwendungen
- Nenndruck-Pneumatik: -0,65 bis -0,73 bar
- Energieversorgung: 24 V DC Akku
- Überwachung:
- Vakuum-Manometer
- Elektronische Druckschalter
- Batterie-Entladeanzeiger
- Vakuum-Manometer
- Zubehör:
- technische Dokumentation
- Sicherheitsfanggurte
- Schutzhauben
- technische Dokumentation
- Optionales Zubehör:
- Sicherheitsfanggurte
- Sicherheitsfanggurte
- Optionale Ausstattung:

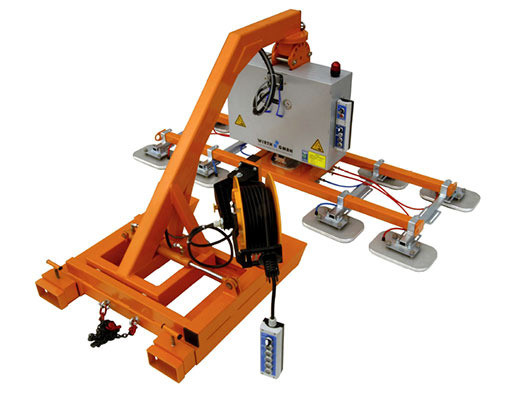

- Gabelstapleradapter mit integriertem Seitenhub
- Gabelstapleradapter mit integriertem Seitenhub

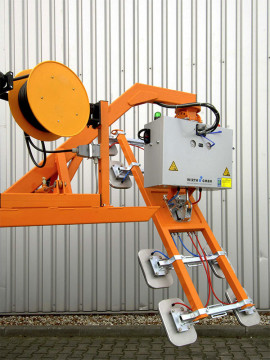

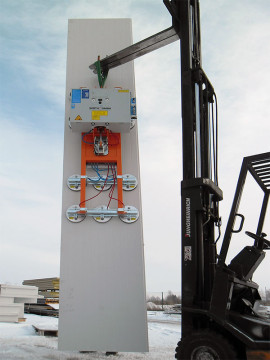

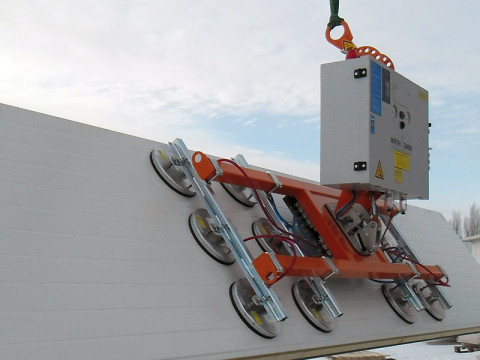

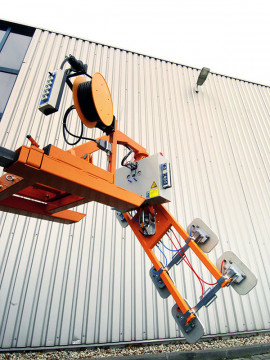

Einsatzbilder
